＜外壁に排気ダクトを設置する作業＞
ロープアクセス作業 |
外壁に足場を掛けずにロープアクセスによりダクトを設置します。
空中での配管の取り回しと設置工事になりますので比較的軽量な「スパイラルダクト」を設置します。
（重量のあるスチール製の角ダクトの設置は難しい場合があります）
■外壁の排気ダクト設置作業■（ロープアクセス作業）
１階の店舗換気口から屋上に排気を行うための排気管（排気ダクト）の設置工事となります。
ロープアクセスによりスパイラルダクトを外壁に設置する工事です。
 |
|
 |
| 材料搬入 |
|
壁面への穴開け |
|
|
|
 |
|
 |
| アンカー打設 |
|
フレーム設置 |
| |
|
|
 |
|
 |
| 配管設置経路の確保 |
|
ダクト降ろし |
| |
|
|
 |
|
 |
| 空中でのダクト降ろし |
|
下部から積み上げ |
| |
|
|
 |
|
 |
| 空中での配管積み上げ |
|
配管バンドのボルト固定 |
| |
|
|
 |
|
 |
| ボルト締め・固定ビス打ち |
|
ダクト接続部ビス固定 |
|
|
|
 |
|
 |

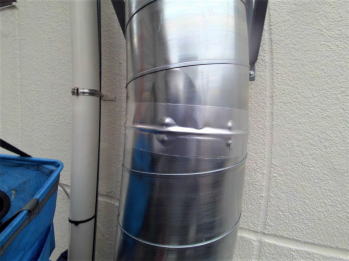

| ダクト接続部・防水テープ |
|
アンカー・ビス部のシーリング |
|
|
|
 |
|
 |
| 施工後 |
|
施工後 |
|
|
|
 |
|
 |
| ダクト端部処理 |
|
端部接続 |
■施工情報■
| 施工概要 |
|
■外壁の排気ダクト設置工事
ロープアクセス作業
（排気用スパイラルダクト設置）
|
| お見積りの目安 |
|
５〜６階建ての高さのダクト設置工事： 約300,000円
８〜９階建ての高さのダクト設置工事： 約500,000円
現場条件や設置する材料などによる
|
|
|
